U型 无骨架油封

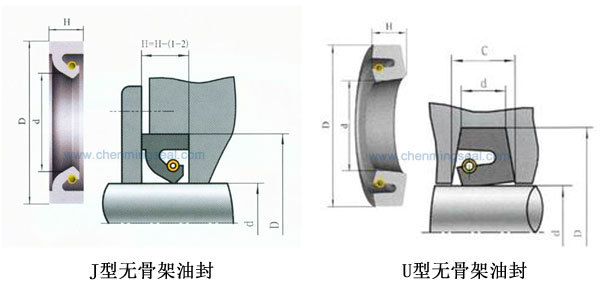

J型/U型无骨架油封形式：

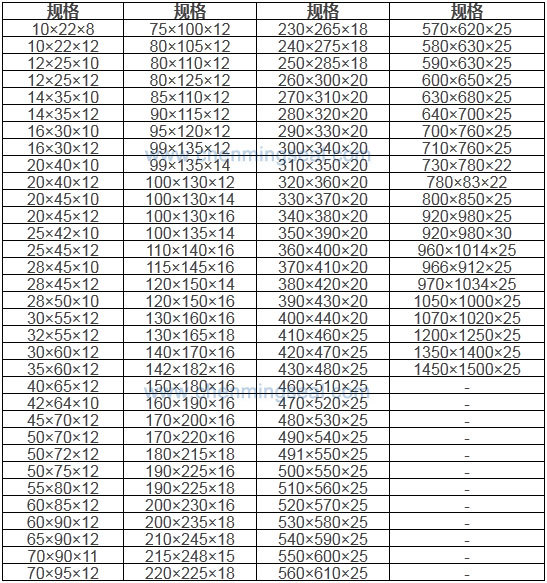

常用U型无骨架油封尺寸表：

无骨架油封一般用于大尺寸、安装困难，工况恶劣的地方，无骨架油封装配式需要配压盖，不然会随轴转动密封失效。骨架油封已经标准化且使用一般在轴径300以下的。

无骨架封有夹布和纯橡胶两种

常用橡胶材料：丁腈橡胶，氟橡胶，硅橡胶，橡胶等。

产品用途：用于往复运动油缸、气缸中活塞杆或阀杆外露处起防尘作用。

工作温度：-30~ 120℃

往复速度：2m/s

工作介质：水、乙二醇液压油、油-水乳化型液压油、空气，通用石油基液压油。

产品硬度：80±5°A

工作压力：≤0.03Mpa

选择油封的材料时，必须考虑材料对工作介质的相容性、对工作温度范围的适应性和唇缘对旋转轴高速旋转时的跟随能力。一般油封工作时其唇缘的温度高于工作介质温度20~50℃，在选择油封材料时应予注意。油封的工作范围与油封使用的材料有关：材料为丁晴橡胶（NBR）时为-40~120℃，亚力克橡胶（ACM）-30~180℃，氟橡胶（FPM）-25~300℃
